六角袋ナット(3形2種)の規格早見表
| ねじの呼び径(d) | M3 | M4 | M5 | M6 | M8 | M10 |
| 二面幅(S) | 5.5 | 7 | 8 | 10 | 13 | 17 |
| 対角距離(e) | 6.4 | 8.1 | 9.2 | 11.5 | 15 | 19.6 |
| ナットの高さ(k3) | 2.4 | 3.2 | 4 | 5 | 6.5 | 8 |
| 全長(k2) | 4.8 | 6.2 | 7.5 | 9.5 | 12.5 | 15.5 |
| ねじの呼び径 (d) | 二面幅 (S) | 対角距離 (e) | ナットの高さ (k3) | 全長 (k2) |
| M3 | 5.5 | 6.4 | 2.4 | 4.8 |
| M4 | 7 | 8.1 | 3.2 | 6.2 |
| M5 | 8 | 9.2 | 4 | 7.5 |
| M6 | 10 | 11.5 | 5 | 9.5 |
| M8 | 13 | 15 | 6.5 | 12.5 |
| M10 | 17 | 19.6 | 8 | 15.5 |
タップ☝やマウスホバー🖱でハイライト表示ができます。
袋ナットを使う場面と設計上の注意点

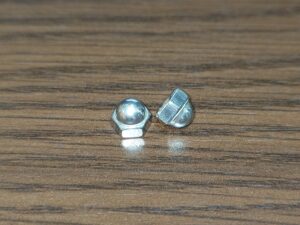

袋ナットは反対側のねじ部を隠すことで安全性や美観を向上させるためのナットです。突起があるとケガや接触トラブルのリスクがある箇所に最適で、家具や装飾部品などにもよく用いられます。
また、防錆や電蝕防止の観点から、湿度の高い場所や露出部分での使用にも有効です。ただし、内部のねじのかかりが通常のナットよりも短いため、長いボルトやねじとは相性が悪い点に注意してください。
袋部内径も構造によって異なるため、設計上での干渉や締結不足の検証も行うのが望ましいです。
