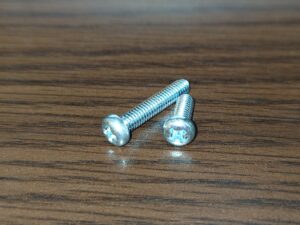

ナベ小ねじの寸法規格早見表

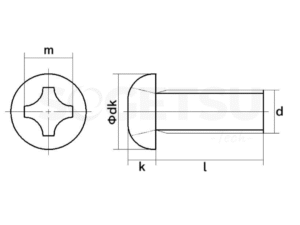

| ねじの呼び径(d) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| 頭部径(Φdk) | 3.5 | 4.5 | 5.5 | 7 | 9 | 10.5 | 14 |
| 頭部高さ(k) | 1.3 | 1.7 | 2 | 2.6 | 3.3 | 3.9 | 5.2 |
| ねじ部の長さ(l) | 4~20 | 5~30 | 5~40 | 6~50 | 8~50 | 8~60 | 10~60 |
| ドライバーサイズ | 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| ねじの呼び径 (d) | 頭部径 (Φdk) | 頭部高さ (k) | ねじ部長さ (l) | ドライバー サイズ |
| M2 | 3.5 | 1.3 | 4~20 | 1 |
| M2.5 | 4.5 | 1.7 | 5~30 | 1 |
| M3 | 5.5 | 2 | 5~40 | 2 |
| M4 | 7 | 2.6 | 6~50 | 2 |
| M5 | 9 | 3.3 | 8~50 | 2 |
| M6 | 10.5 | 3.9 | 8~60 | 3 |
| M8 | 14 | 5.2 | 10~60 | 3 |
タップ☝やマウスホバー🖱でハイライト表示ができます。
ナベ小ねじを使う場面と設計上の注意点
ナベ小ねじは最も一般的な十字頭のねじであり、薄板部品や樹脂パーツの固定によく使用されます。頭部が低くコンパクトであるため、筐体内部や限られたスペースにねじを収めたい場合に有効です。
一方で、トルクのかけすぎには注意が必要です。特に樹脂に直接ねじ込む場合や、ねじ径が細い場合にはねじ切れや破損のリスクがあります。また、装飾性はそれほど高くないため、外観重視の箇所には不向きです。
設計段階ではドライバーアクセスの角度を確保することも重要です。ナベ頭は斜め方向からのトルク伝達に弱いため、正面からの締結環境を前提とするのが望ましいです。
