トラス小ねじの規格早見表

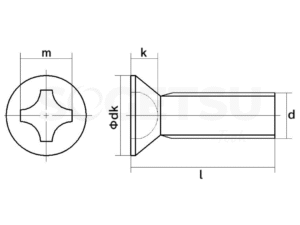

| ねじの呼び径(d) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| 頭部径(Φdk) | 4.5 | 5.7 | 6.9 | 9.4 | 11.8 | 14 | 17.8 |
| 頭部高さ(k) | 1.2 | 1.5 | 1.9 | 2.5 | 3.1 | 3.7 | 4.8 |
| ねじ部長さ(l) | 4~20 | 5~30 | 5~40 | 6~50 | 8~50 | 8~60 | 10~60 |
| ドライバーサイズ | 1 | 1 | 1 | 2 | 2 | 3 | 3 |
| ねじの呼び径 (d) | 頭部径 (Φdk) | 頭部高さ (k) | ねじ部長さ (l) | ドライバー サイズ |
| M2 | 4.5 | 1.2 | 4~20 | 1 |
| M2.5 | 5.7 | 1.5 | 5~30 | 1 |
| M3 | 6.9 | 1.9 | 5~40 | 1 |
| M4 | 9.4 | 2.5 | 6~50 | 2 |
| M5 | 11.8 | 3.1 | 8~50 | 2 |
| M6 | 14 | 3.7 | 8~60 | 3 |
| M8 | 17.8 | 4.8 | 10~60 | 3 |
タップ☝やマウスホバー🖱でハイライト表示ができます。

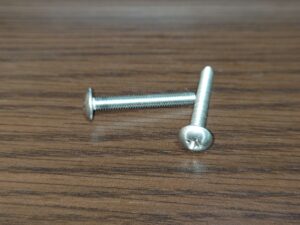

トラス小ねじを使う場面と設計上の注意点
トラス小ねじは広い頭部を持ち、被締結物を面で押さえる設計に適しています。薄い板材やプラスチック部品の取り付けにおいて、押さえ面積を増やして変形を防ぐ目的で使用されます。
また、見た目が丸みを帯びてやさしい印象のため、目に触れる部位での使用も多いです。押さえ面積が広い反面、端部ギリギリなど干渉が許されない空間には不向きです。
トラス頭の形状からくるドライバーの逃げやすさに注意が必要で、締結時には適切なビットと押し付けトルクが重要です。
