サラ小ねじの規格早見表
| ねじ部長さ(l) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| 頭部径(Φdk) | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| 頭部高さ(k) | 1.2 | 1.45 | 1.75 | 2.3 | 2.8 | 3.4 | 4.4 |
| ねじ部長さ(l) | 5~20 | 6~30 | 6~40 | 8~50 | 10~50 | 12~60 | 14~60 |
| ドライバーサイズ | 1 | 1 | 2 | 2 | 2 | 3 | 3 |
| ねじの呼び径 (d) | 頭部径 (Φdk) | 頭部高さ (k) | ねじ部長さ (l) | ドライバー サイズ |
| M2 | 4 | 1.2 | 5~20 | 1 |
| M2.5 | 5 | 1.45 | 6~30 | 1 |
| M3 | 6 | 1.75 | 6~40 | 2 |
| M4 | 8 | 2.3 | 8~50 | 2 |
| M5 | 10 | 2.8 | 10~50 | 2 |
| M6 | 12 | 3.4 | 12~60 | 3 |
| M8 | 16 | 4.4 | 14~60 | 3 |
タップ☝やマウスホバー🖱でハイライト表示ができます。
サラ小ねじを使う場面と設計上の注意点

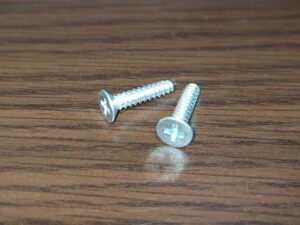

サラ小ねじは皿形状の頭部を持ち、被締結物と一体化するようにフラットに収まるのが特徴です。筐体の外面をフラットに仕上げたい設計や、他部品との干渉を避けたい場面において重宝します。
ただし、適切な皿モミ加工（ザグリ加工）が施されていないと、斜めにねじが入ってしまう可能性があります。これにより締結力の不足や外れの原因となるため、精度の高い穴加工が前提です。
また、ねじの角度に合わせてザグリ角度を90°や82°など適合する規格に合わせる必要があります。設計図面での明記も忘れずに。
